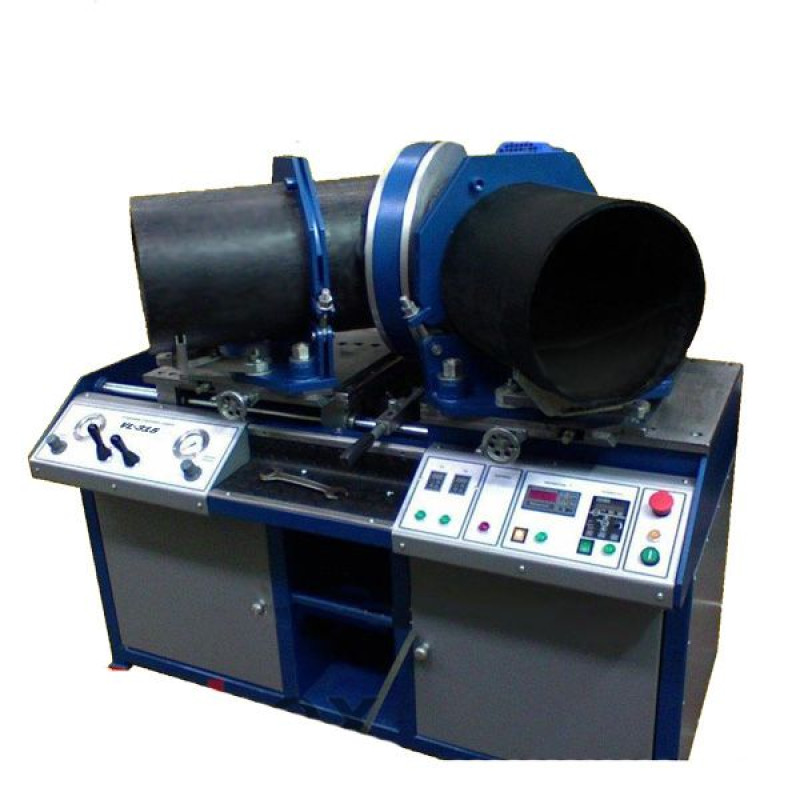

Сварочный аппарат производства фитингов ПНД, ПЭ, стыковой сваркой под углом VL 315 мм
Сварочный аппарат производства фитингов ПНД, ПЭ, стыковой сваркой под углом VL 315 мм

Сварочный аппарат производства фитингов ПНД, ПЭ, стыковой сваркой под углом VL 315 мм

Краткое описание: Сварочный аппарат угловой сварки, для производства пластиковых полиэтиленовых PE (ПНД, ПЭ 100, ПЕ) и полипропиленовых PPR (ППР) фитингов, под углом VL 315 (от 90 до 315 мм), методом стыковой сварки -... Подробнее
Код товара: Аппарат угловой сварки ПЭ труб и производства фитингов
Доступность: На складе
550 000грн
При крупном заказе, доставка в подарок!
Любой вариант оплаты
Гибкая система скидок!

Сварочный аппарат угловой сварки, для производства пластиковых полиэтиленовых PE (ПНД, ПЭ 100, ПЕ) и полипропиленовых PPR (ППР) фитингов, под углом VL 315 (от 90 до 315 мм), методом стыковой сварки - это сварочное оборудование угловой сварки, для изготовления отводов, тройников, крестовин, под разными углами. Наш завод - это производство высококлассного оборудования для сварки пластиковых труб и изготовления фитингов, которое мы реализуем по низкой цене в Украине, предлагаем гарантию качества, сервисное обслуживание и ремонт!

Назначение
Стационарное оборудование с пневмоприводом методом угловой сварки пластиковых ПЭ труб в стык VL 315 (90 мм, 110 мм, 125 мм, 140 мм, 160 мм, 180 мм, 200 мм, 225 мм, 250 мм, 280 мм, 315 мм) предназначено для изготовления полиэтиленовых PE (ПЕ) и полипропиленовых PPR (ППР) фасонных трубных изделий (отводов, тройников, крестовин, У-отводов под разными углами). Установка обеспечивает центрирование, торцовку и нагрев с оплавлением торцов трубчатых заготовок и их последующую стыковую сварку.
Вид климатического исполнения УХЛ2.1 ГОСТ 15150.

Диаметр свариваемых труб, мм

 90- 315

Рабочий диапазон температур, °C

100-240

Точность поддержания температуры электронагрева-теля после стабилизации температурного режима, 0С

±4

Угол сварки между осями свариваемых труб, градус

60-180

Эффективная площадь цилиндра, см.кв

122,66

Усилие сжатия торцев труб при сварке, кгс, не более
- при давлении 6 кГ/см кв.
- при давлении 8 кГ/см кв.

650
865

Зазор между обработанными торцами труб, мм, не бо-лее

0,8

Смещение обработанных торцов труб по наружному диаметру, % от толщины стенки трубы, не более

10

Ход подвижного стола, мм

320

Время выхода электронагревателя на режим, мин, не более

30

Параметры сжатого воздуха:
Давление, МПа (кг/см2), не более
Расход, л/мин, не более

0,6(6)
2,0

Параметры питающей электросети:
Напряжение, В
Частота, Гц

220
50

Установленная мощность электрооборудования, кВт, не более
В том числе:
электродвигателя торцевателя
электронагревателя

4,3
1,1
3,2

Габаритные размеры (длина x ширина x высота), мм, не боле

1200х1450х1650

Масса, кг



Состав установки.

Установка состоит из следующих основных составных частей:
- сварочного стола,
- комплекта инструмента на подвижных поворотных опорах,
- станины.

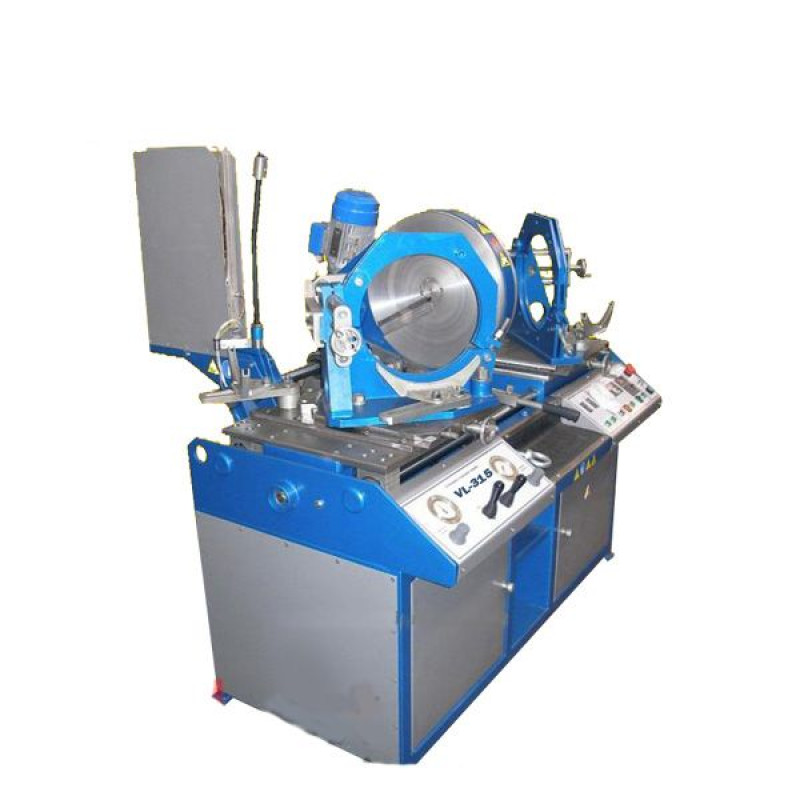

Сварочный стол состоит из несущей рамы, неподвижной плат-формы, подвижной платформы, установленной на направляющих скалках, пневмоцилиндра перемещения подвижной платформы, двух плит с механизмами поперечного перемещения, двух поворотных плит подстройки угла сварки с механизмами подстройки, двух поворотных основных, зажима с горизонтальными кулисными опорами и основным и вспомогательным вертикальными упорами, двух прижимов с горизонтальными кулисными опорами, двух упоров-ограничителей и гидродемпфера.
Комплект инструмента включает в себя две направляющие скалки, закрепленные в несущих кронштейнах, электронагревателя с защитным экраном, установленных на линейных подшипниках и электро-торцевателя с пружинным механизмом балансировки так же установленного на линейных подшипниках.
Станина представляет собой тумбу на четырех опорах с двумя основными полостями. В левой полости размещены комплекты редукционных опорных и зажимных вкладышей. Правая полость служит для размещения в ней элементов электронного управления и вспомогательного инструмен-та.
Элементы управления и регулировки смонтированы на двух панелях, расположенных на сварочном столе.
